[하루 1시간] 실시간 OCR 번역기 만들기

목표

실시간으로 화면을 캡쳐하고, OCR로 인식한 문자를 번역한다.

아이디어 & 솔루션

• 화면을 실시간으로 캡쳐한다.
  • PIL 라이브러리의 ImageGrab을 사용
• OCR을 이용해서 문자를 인식한다.
  • 오픈소스 OCR 라이브러리 Tesseract
• 인식한 문장를 번역한다.
  • Papago API (넉넉한 무료 플랜)
• GUI로 캡쳐한 화면, 인식한 문자, 번역된 문장을 표시한다.
  • Python GUI 프레임워크 Tkinter



---

Step 1. GUI 설계

1. 메인 프레임
   1. 캡쳐한 화면
   2. 인식한 문자열
   3. 번역한 문자열
2. 캡쳐할 영역 프레임

코드

import tkinter as tk

class TranslateApp:
    def __init__(self, root):
        self.root = root
        self.setup_frame_A()
        self.setup_frame_B()

    def setup_frame_A(self):
        self.frame_A = tk.Toplevel(self.root)
        self.frame_A.title('캡쳐')
        self.frame_A.geometry('300x200') # 창 크기 설정
        self.frame_A.wm_attributes('-transparentcolor', self.frame_A['bg']) # 뒤 화면이 보이기 위해선 배경이 투명하게

    def setup_frame_B(self):
        self.frame_B = tk.Toplevel(self.root)
        self.frame_B.geometry('300x600+400+100')
        self.frame_B.title('메인')

        self.label = tk.Label(self.frame_B) # 캡쳐한 이미지를 보여줄 예정이라 빈칸
        self.label.pack(fill=tk.BOTH, expand=True)

        # OCR 인식 텍스트를 보여줄 레이블
        self.ocr_text_label = tk.Label(self.frame_B, text="OCR 인식 텍스트", bg="white", height=10)
        self.ocr_text_label.pack(fill=tk.X, expand=True)


        # 번역된 텍스트를 보여줄 레이블
        self.trans_text_label = tk.Label(self.frame_B, text="번역 텍스트", bg="white", height=10)
        self.trans_text_label.pack(fill=tk.X, expand=True)

    def set_text(self, text):
        self.ocr_text_label.config(text=text)

    def set_trans_text(self, text):
        self.trans_text_label.config(text=text)


root = tk.Tk()
root.withdraw() # 프레임만 띄울거라 메인 루트는 가린다.
app = TranslateApp(root)

# Run the app
root.mainloop()



결과물



---

Step 2. 스크린 캡쳐

ImageGrep 사용해보기

from PIL import ImageGrab
from PIL import Image, ImageTk

image = ImageGrab.grab(bbox=(100, 100 ,300, 300),all_screens=True)
image.save("image.png")



image.png 파일로 화면의 (100,100) 에서 (300, 300) 까지의 영역이 캡쳐되어 저장된다.

Tkinter에 적용

# 사용할 라이브러리를 추가
from PIL import ImageGrab
from PIL import Image, ImageTk
from io import BytesIO

class TranslateApp:
    def __init__(self, root):
        self.root = root
        self.setup_frame_A()
        self.setup_frame_B()
        # GUI를 초기화 하면 이미지 캡쳐를 시작한다.
        self.update_capture()

	# ... 생략

	def update_capture(self):
        title_bar_height = 31  # 윈도우의 타이틀바 높이
        border_width = 8       # 윈도우 프레임

        # Frame A의 위치와 넓이, 높이
        x = self.frame_A.winfo_x()
        y = self.frame_A.winfo_y()
        width = self.frame_A.winfo_width()
        height = self.frame_A.winfo_height()

		# 프레임 내부 영역을 캡쳐
        image = ImageGrab.grab(bbox=(x+border_width, y+title_bar_height, x + border_width+ width, y + title_bar_height + height),all_screens=True)

		# 이미지를 캡쳐하지 못한 경우 아무것도 하지 않음
        if image == None:
            self.label.config(image=None)
            return

		# Tkinter의 PhotoImage로 사용하기 위해
		# 이미지를 BytesIO 오브젝트로 변환한다.
        img_byte_arr = BytesIO()
        image.save(img_byte_arr, format='PNG')
        img_byte_arr.seek(0)
        photo = tk.PhotoImage(data=img_byte_arr.read())

        # 이미지 컴포넌트를 업데이트 한다.
        self.label.config(image=photo)
        self.label.image = photo  # Keep a reference

        # 1000ms 마다 재귀적으로 호출한다.
        self.frame_A.after(1000, self.update_capture)

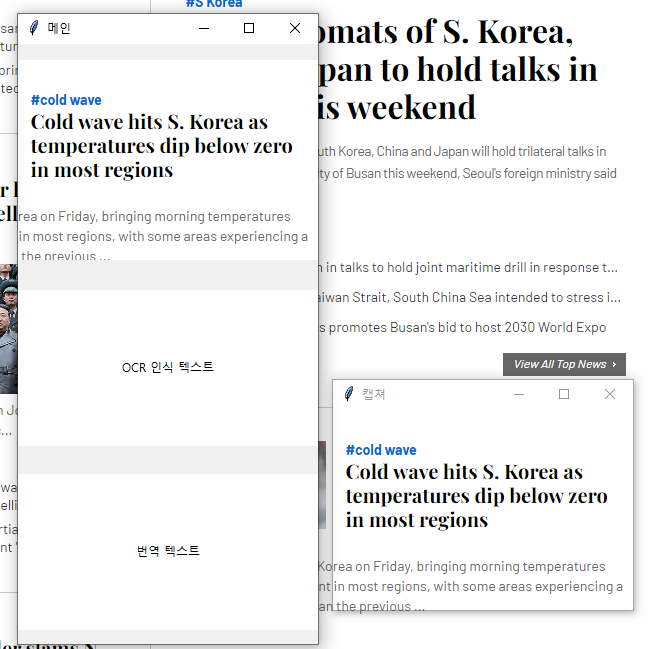

결과물





---

Step 3. OCR

Tesseract 라이브러리 사용법은 따로 다루지 않고 아래 문서로 대체

(https://pypi.org/project/pytesseract/)



캡쳐한 이미지를 OpenCV 형식에 맞게 변환한 후 Tesseract로 문자를 감지한다.

이미지를 입력받으면 블록 단위로 문자열을 묶은 뒤, 탐지한 영역을 초록색 박스로 표시한다.



코드

import pytesseract
import numpy as np
import cv2
from collections import defaultdict

# Tesseract가 설치된 경로를 설정해줘야한다.
pytesseract.pytesseract.tesseract_cmd = r'C:/Program Files/Tesseract-OCR/tesseract.exe'

def ocr_box(image):
    text_data = pytesseract.image_to_data(image, lang='eng')
    data = defaultdict(list)

    # pytesseract로 OCR을 하게 되면, 라인별, 블록별 그룹을 지을 수 있도록 데이터를 출력해준다.
    for i, line in enumerate(text_data.splitlines()):
        # 내용이 궁금하다면 print를 해보자.
        # print(line)
        if i == 0:
            continue  # 첫 번째 줄은 컬럼 이름이므로 스킵
        line = line.split()
        block_num = line[2] * 1000000 + line[3]*1000 + line[4]
        if len(line) == 12: # 정상적으로 인식됐다면 12개의 컬럼이 나온다.
            x, y, w, h = int(line[6]), int(line[7]), int(line[8]), int(line[9]) # 각각 좌표와 넓이 높이를 나타낸다.
            # 이왕 이미지를 받았으니 인식한 부분을 박스로 그려주자.
            cv2.rectangle(image, (x, y), (x + w, y + h), (0, 255, 0), 1)
            # 우리는 블록번호를 기준으로 문자열을 묶을 예정
            data[block_num].append(line[-1])

	# 그림을 그린 이미지와 문자열을 리턴한다.
    return image, [" ".join(data[k])for k in data.keys() ]

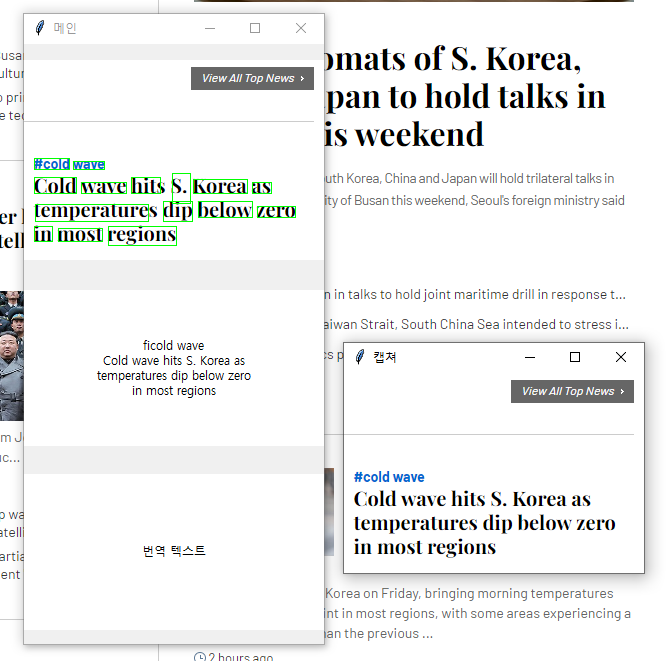

결과물







---

Step 4. 번역



파파고 API를 사용할 예정이다.

사용하기 위해선 네이버 파파고 API 문서를 참고하자. (https://developers.naver.com/docs/papago/papago-nmt-overview.md)



파파고 API 활용 코드

import requests

# 파파고 번역 API
url = "https://openapi.naver.com/v1/papago/n2mt"
# 발급받은 API키를 꼭 넣어야한다.
headers = {
    "Content-Type": "application/x-www-form-urlencoded; charset=UTF-8",
    "X-Naver-Client-Id": "########################",
    "X-Naver-Client-Secret": "###########"
}

# 심플하게 text를 입력받으면 번역 결과물을 리턴해주는 함수.
def translate(text):
    data = {
        "source": "en",
        "target": "ko",
        "text": text
    }

    response = requests.post(url, headers=headers, data=data)
    translated_json = response.json()

    return translated_json['message']['result']['translatedText']



기존 코드에 추가

class TranslateApp:
    def __init__(self, root):
        self.root = root
        self.setup_frame_A()
        self.setup_frame_B()
        self.update_capture()
        # 1초마다 쓸데 없이 번역API를 사용하는건 낭비이므로
        # 이전 문장과 같으면 번역하지 않기 위해 저장해둔다.
        self.last_text = ""

    # ....

    # OCR 처리된 문장이 표시될 때 처리를 한다.
    def set_text(self, text):
        self.ocr_text_label.config(text=text)
        # 이전 문장과 같거나, 10자 미만인 글자는 번역하지 않는다.
        if len(text) > 10 and text!= self.last_text:
        	# 번역 라벨에 번역된 문장을 넣는다.
            self.set_trans_text(translate(text))
            self.last_text = text



결과물



---

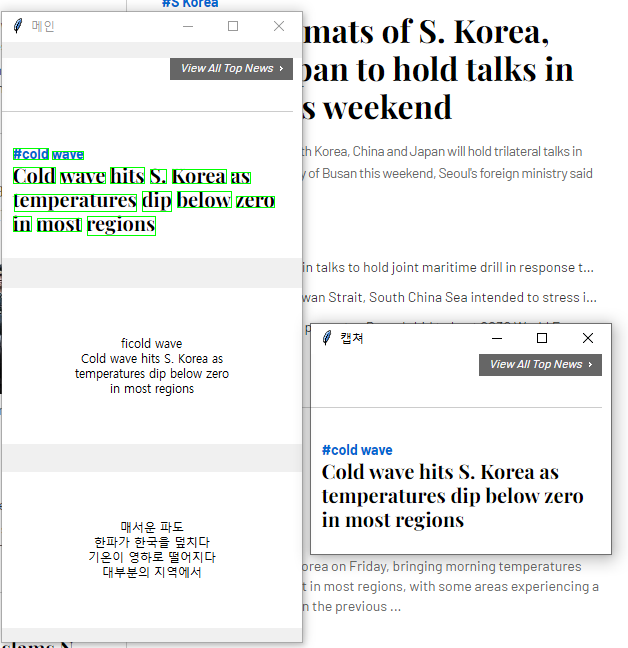

최종 결과물
